冷擠壓鋼筋套筒

發布時間：2025-09-24人氣：44347 次

冷擠壓鋼筋套筒是一種無需焊接、通過機械塑性變形實現鋼筋連接的先進機械連接方式，廣泛應用于高層建筑、橋梁、隧道、高鐵等對結構安全性要求極高的工程中。其連接質量穩定、施工便捷，是替代傳統搭接和焊接技術的重要選擇。一、基本定義與工作原理冷擠壓鋼筋套筒是一種無內螺紋的金屬套管，通常由優質合金鋼制成。連接時，將兩根帶肋鋼筋插入套筒兩端，利用專用液壓擠壓機從徑向施加壓力，使套筒產生塑性變形，緊密咬合鋼筋表面的肋紋，從而形成牢固的機械連接?！襁B接機制：依靠套筒與鋼筋之間的機械咬合力傳遞軸向...

冷擠壓鋼筋套筒是一種無需焊接、通過機械塑性變形實現鋼筋連接的先進機械連接方式，廣泛應用于高層建筑、橋梁、隧道、高鐵等對結構安全性要求極高的工程中。其連接質量穩定、施工便捷，是替代傳統搭接和焊接技術的重要選擇。

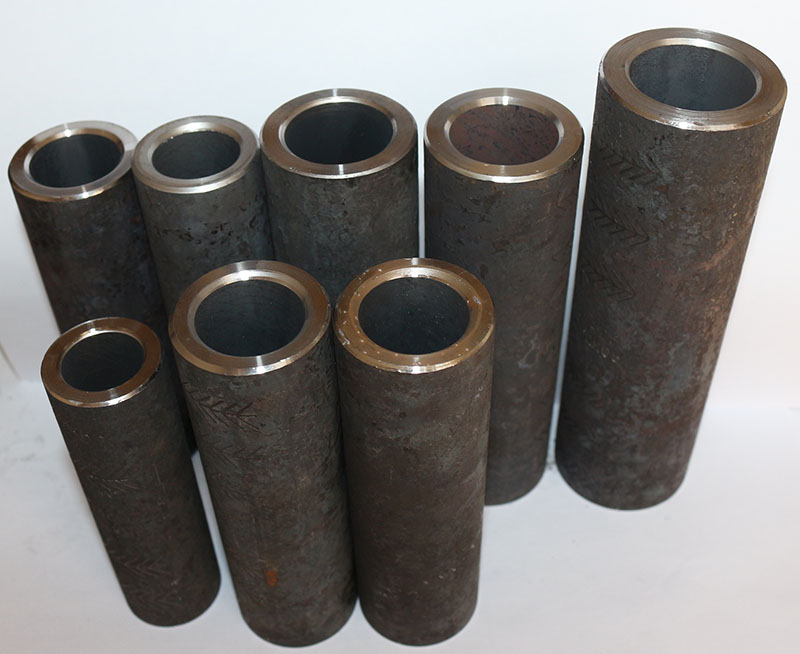

冷擠壓鋼筋套筒

一、基本定義與工作原理

冷擠壓鋼筋套筒是一種無內螺紋的金屬套管，通常由優質合金鋼制成。連接時，將兩根帶肋鋼筋插入套筒兩端，利用專用液壓擠壓機從徑向施加壓力，使套筒產生塑性變形，緊密咬合鋼筋表面的肋紋，從而形成牢固的機械連接。

●

連接機制：依靠套筒與鋼筋之間的機械咬合力傳遞軸向力，而非焊接或螺紋配合。

●

工作溫度：常溫下操作（“冷”擠壓），無需加熱。

●

適用鋼筋：直徑Φ16～Φ40mm的Ⅱ級、Ⅲ級帶肋鋼筋（HRB335/HRB400等）。

二、核心優勢

優勢類別	具體表現
? 連接強度高	接頭強度可達鋼筋母材強度的1.1倍以上，滿足JGJ107-2010Ⅰ級接頭標準
? 質量穩定可靠	不受焊接工藝、焊工技術水平、氣候、電力等因素影響，全天候施工
? 施工便捷高效	操作簡單，單個接頭擠壓僅需幾十秒，速度快于焊接和直螺紋連接
? 安全環保	無明火、無煙塵、無輻射，適用于易燃易爆環境，符合綠色施工要求
? 適應性強	可連接同徑或異徑鋼筋，適用于各種空間方位（水平、豎直、斜向）
? 抗震耐低溫	接頭具有良好的延性和恢復力，適用于地震區及寒冷地區工程

三、主要類型與規格

1. 按標準分類

●

國標冷擠壓套筒：符合JGJ107、GB/T 標準，通用性強

●

鐵標冷擠壓套筒：適用于鐵路、高鐵等特殊工程要求

2. 常見型號（按鋼筋直徑）

鋼筋直徑（mm）	套筒型號（參考）
Φ16	M16
Φ18	M18
Φ20	M20
Φ22	M22
Φ25	M25
Φ28	M28
Φ32	M32

3. 特殊類型

●

變徑套筒：用于連接不同直徑鋼筋（如Φ32→Φ40），可采用大直徑套筒或加設過渡段

●

加長型套筒：用于鋼筋定位不準或需預裝場景

冷擠壓鋼筋套筒

四、施工流程與操作要點

（一）施工準備

人員要求：固定操作工人，持證上崗，經過專業培訓

設備檢查：

○

檢查液壓泵站、擠壓機、壓模是否正常

○

標定擠壓力，確保壓力值準確

材料驗收：

○

套筒規格與鋼筋匹配

○

鋼筋端部平直、清潔，無銹皮、油污、毛刺

（二）操作流程（5步法）

標記定位：

○

在鋼筋端部標出定位標志和檢測標志

○

定位標志用于控制插入深度，檢測標志用于判斷套筒是否到位

鋼筋插入：

○

將鋼筋插入套筒，確保兩端插入深度一致

○

鋼筋端頭距套筒中點不宜超過5~10mm

對中校準：

○

保證鋼筋軸線與套筒軸線重合，防止偏心或彎折

擠壓作業：

○

從接頭中間的壓痕標志開始，依次向兩端逐道擠壓

○

每道壓痕應重疊1/2~1/3模寬，確保連續變形

○

壓力達到規定值后保壓2秒再卸荷

質量檢查：

○

檢查壓痕深度、寬度是否符合要求

○

測量套筒延伸長度，判斷壓縮是否充分

○

檢查鋼筋是否滑移、套筒是否開裂

（三）高效施工技巧

●

預連接半成品：在加工區預先完成一端擠壓，現場只壓另一端，提升效率

●

半成品架空存放：防止擠壓筒內進入泥沙、雨水污染

●

使用自動停止安全閥設備：當壓力達標時自動停機，避免過壓損壞泵體

五、質量控制與檢測標準

檢測項目	要求
外觀檢查	套筒無裂紋、無明顯橢圓變形，壓痕均勻連續
尺寸測量	壓后直徑、長度符合工藝規定
力學性能試驗	每500個接頭取3個試件做單向拉伸試驗，強度≥鋼筋標準值1.1倍
破壞形態	即使鋼筋斷裂，套筒應保持完整，不得先于鋼筋破壞

六、應用場景

冷擠壓套筒適用于以下工程領域：

●

高層與超高層建筑：梁、柱、剪力墻鋼筋連接

●

橋梁與隧道：主筋、樁基、承臺連接

●

高鐵與軌道交通：軌道板、墩柱、箱梁連接

●

抗震設防區：地震帶建筑結構關鍵節點

●

海洋與堤壩工程：高耐久性要求的潮濕、腐蝕環境

七、與直螺紋套筒對比

項目	冷擠壓套筒	直螺紋套筒
連接方式	徑向擠壓塑性變形	螺紋旋合
是否需加工絲頭	否（僅需平頭）	是（需剝肋滾絲）
施工速度	快（擠壓一次完成）	較快（需擰緊）
設備復雜度	中等（需液壓站）	簡單（手動扳手即可）
成本	略高（套筒重）	較低（套筒輕）
環保性	無污染	無污染
抗震性能	更優（整體變形能力強）	良好
